8. Цилиндр в перспективе

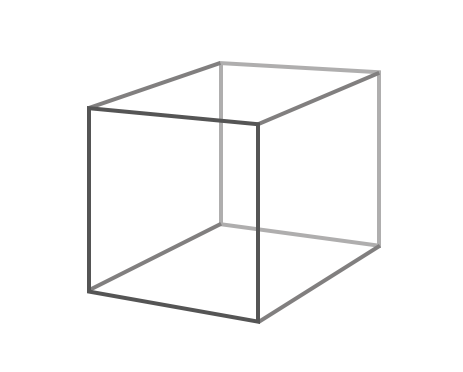

Рисуем параллелепипед, как будто вы собираетесь высекать цилиндр из прямоугольной глыбы мрамора. Советую рисовать его параллельно кубику, чтобы воспользоваться для его построения теми же точками схода, что у нас уже определены для кубика. Если он будет НЕ параллелен кубику, то и точки схода у него будут свои. Ошибки в этом не будет, но это усложнит работу.

Параллелепипед рисуется точно так же, как кубик только длинный. Перед тем, как врисовывать в него эллипсы, обязательно покажите его мне. Нужно убедиться в том, что все параллельные линии идут в свои точки схода. Линии рисуем на вылет так же, как мы это делали в кубике. Вам так будет легче сопоставить их с линиями кубика. В примерах их нет, так как кубика здесь тоже нет.

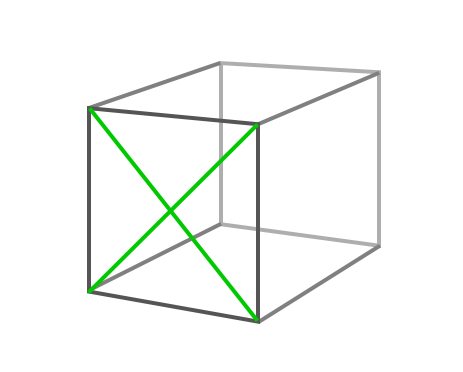

На передней квадратной стороне мы рисуем диагонали между углами, находим центр.

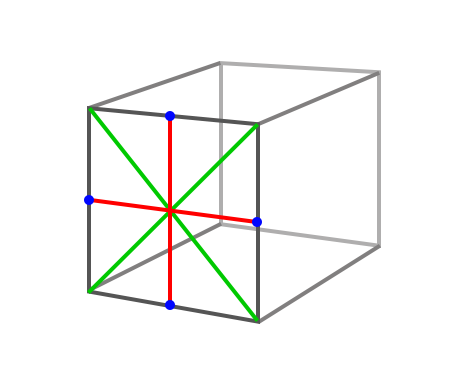

Через центр проводим вертикальную и горизонтальную оси.



Горизонтальная вместе со своими параллельными линиями идет в точку схода. Таким образом, мы находим касательные.

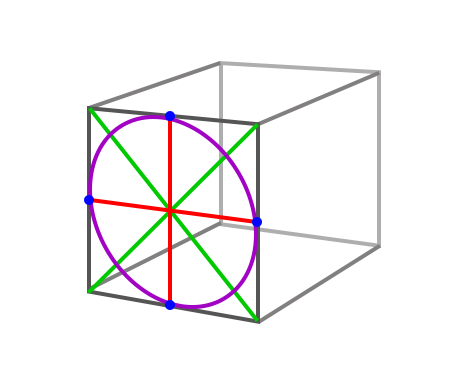

Проводим через них эллипс. Он должен немного заваливаться в сторону. Если вы нарисуете его стоящим строго вертикально, то он получится кривым, похожим на ромб.

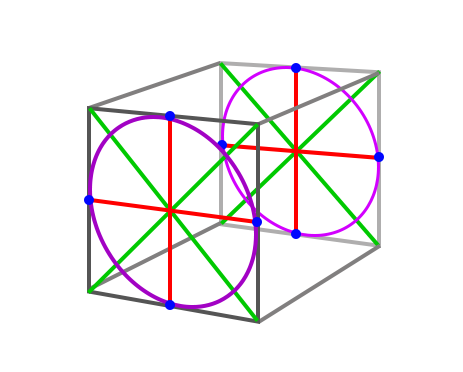

Тоже самое нужно сделать с задним эллипсом. Если он получился у вас более круглым чем передний, то это правильно. Так происходит потому, что он в перспективе больше развёрнут к нам.

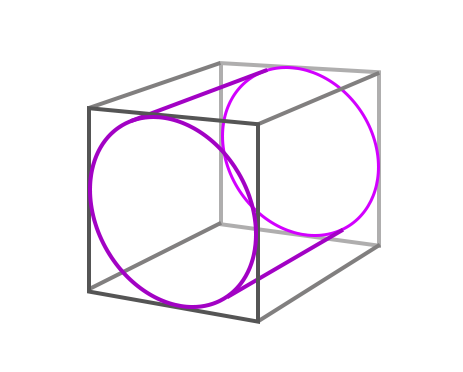

После того, как оба эллипса готовы, соединяем их так, чтобы получился цилиндр.

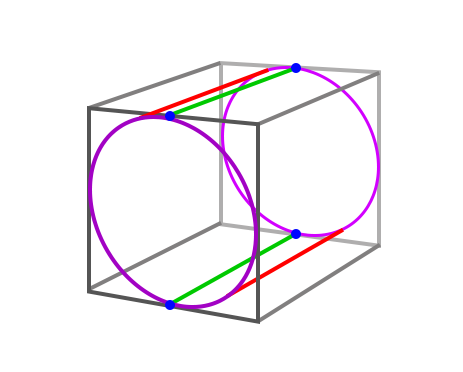

Если вы всё правильно сделали, то могли заметить, что мы не видим той грани, которой эллипс касается стола. Может показаться, что он, как бы, висит в воздухе. Его крайние линии — это не верхняя и нижняя грани цилиндра (я показала их зелёными линиями), а самые широкие точки эллипсов (красные).



Если у вас так, значит вы всё сделали правильно.
