2. Эллипсы

Их легче показать, чем рассказывать))





ПРОВЕРКА ФОТОШОПОМ

Сфотографировала эллипс, который рисовала на видео, открыла его в фотошопе, выбрала круглое выделение (или еще можно выбрать круглую маску) и нарисовала эллипс. Фотошоп не солжет. Можно сделать это в любом другом 2D редакторе. И вы тоже можете себя проверять.

Помните, эллипс не может быть приблизительным или ориентировочным – это идеальная форма. Этого нужно стремиться.





ПОДРОБНОЕ ОПИСАНИЕ

Мы начинаем знакомство с перспективой с одной точкой схода именно с квадратной плоскости, а не с круглой, потому что в квадратной плоскости нам есть за что, так сказать, «зацепиться». У нее есть углы и стороны, которые реагируют на перспективное сокращение: уменьшаются и меняют градус.

В отличие от квадратной плоскости, у круглой нет ни одного угла и ни одной ровной стороны, реагирующей на сокращение. Окружность просто сплющивается и превращается в эллипс. Вы можете увидеть, как она это делает, если поставите перед собой на стол тарелку (увидите, что она круглая) и начнете поднимать ее перед собой так же, как мы поднимали квадрат. Приближаясь к горизонту (т.е. к уровню глаз) ее эллипс превращается в ровную линию, а поднимаясь над ним, снова раскрывается в эллипс.

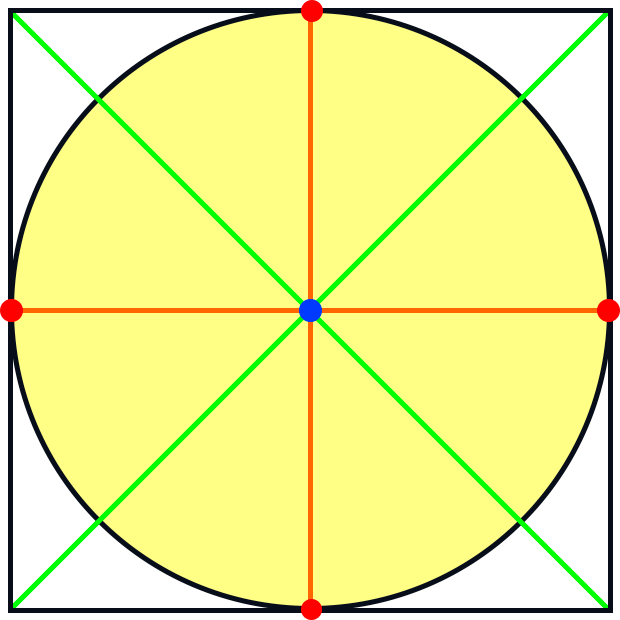

Для того чтобы правильно построить эллипс в перспективе, мы впишем его в квадратную плоскость. Окружность считается вписанной в квадрат, если имеет 4 касательных и общий центр, как показано на картинке сверху (желтая окружность, вписанная в белый квадрат).

Если мы соединим касательные (красные точки и оранжевые линии), то они пересекутся в центре окружности (синяя точка). Если мы проведем диагонали из правого верхнего угла квадрата в левый нижний и из левого верхнего в правый нижний (зелёные линии), то они пересекутся в центре квадрата (таже синяя точка). Мы видим, что центр окружности и центра квадрата совпадают

Но теперь нам нужно вписать ее в плоскость, лежащую в перспективе.

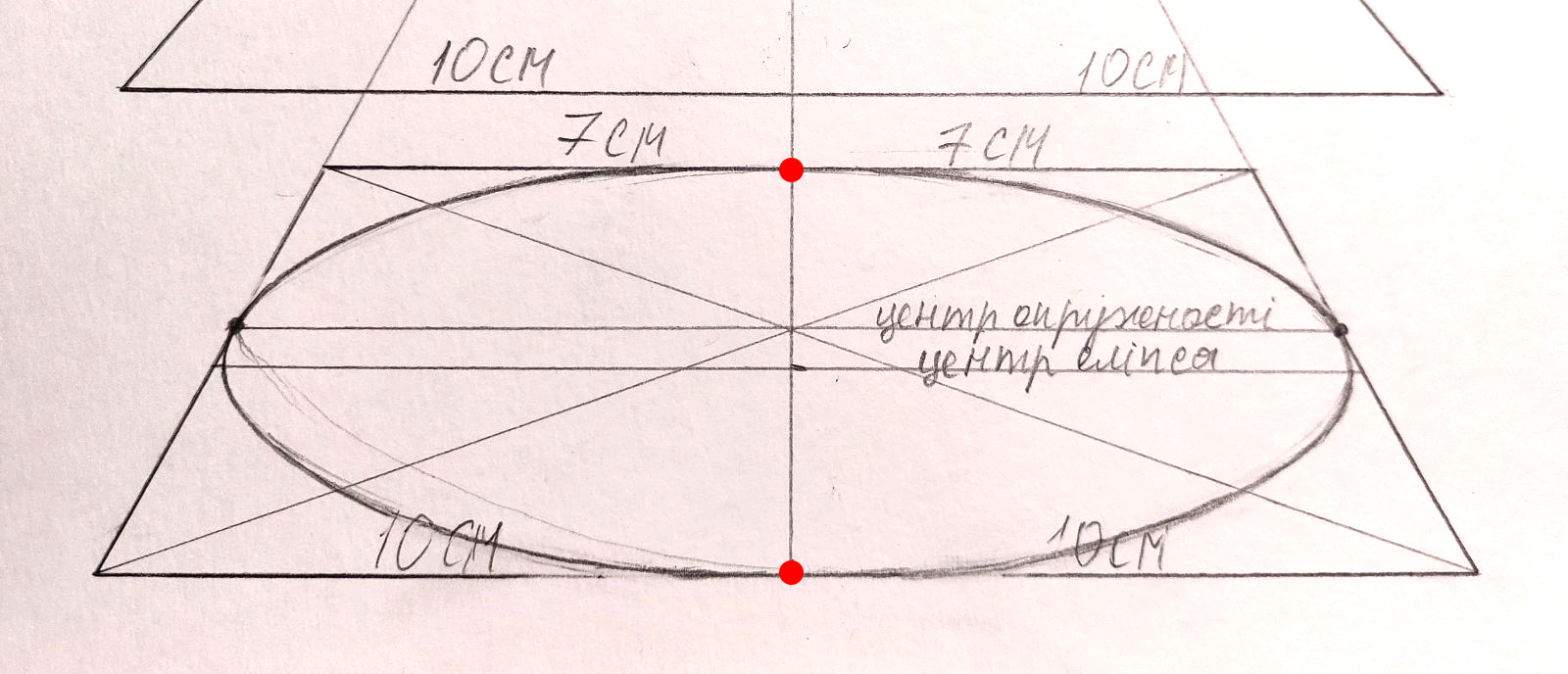

Берем нашу классную работу с прошлого урока и работаем с первой (нижней) плоскостью. Сначала нам нужно найти касательные. Передняя и дальняя нам и так известны, они находятся на пересечении нашего квадрата с вертикальной осью.

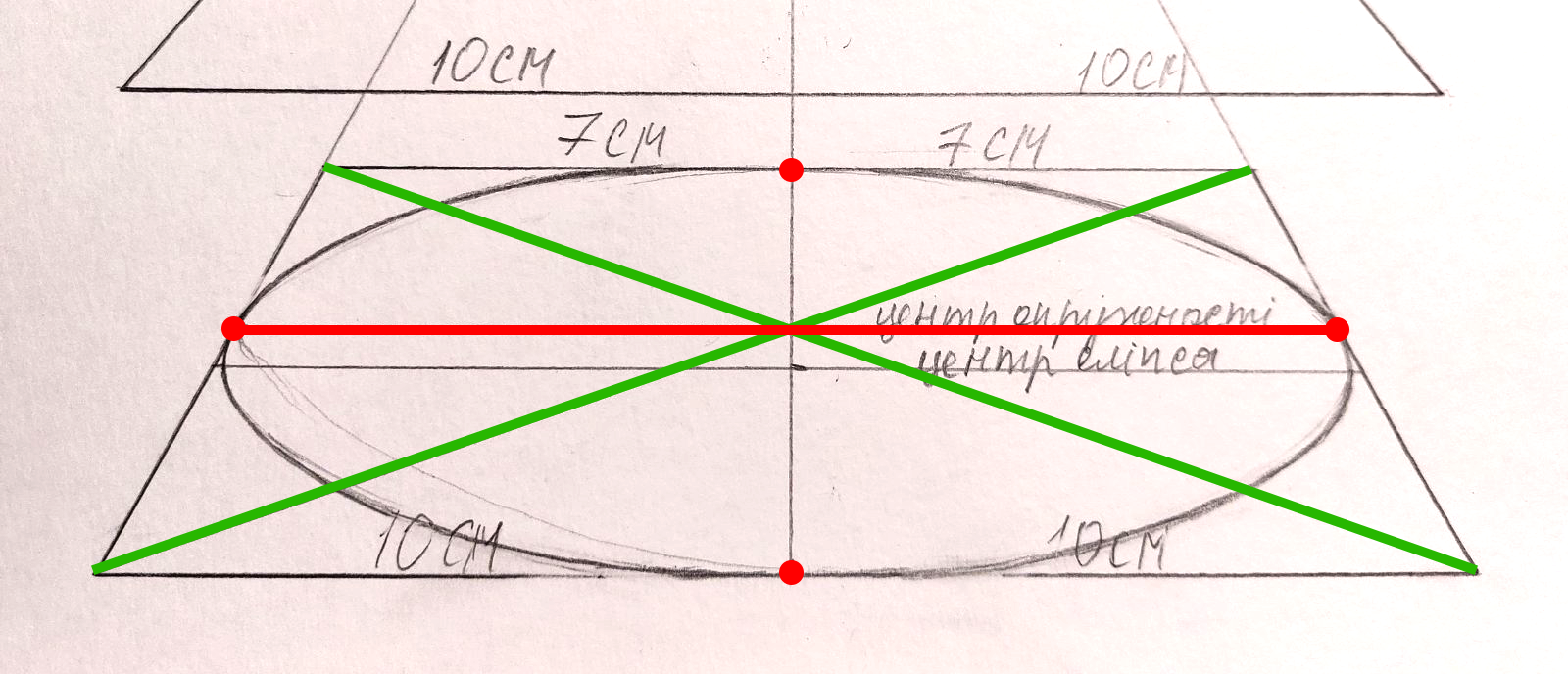

Теперь нужно найти боковые. Для этого мы проводим диагонали между передними и дальними углами. Их пересечение должно совпасть с вертикальной осью. Через это пересечение мы проводим горизонтальную линию. На ее пересечении с боковыми сторонами квадрата находимся правую и левую касательные. И сразу же подпишите, что это центр окружности.

Обратите внимание на то, что его дальняя половинка меньше передней. Это и неудивительно – это правило перспективы.

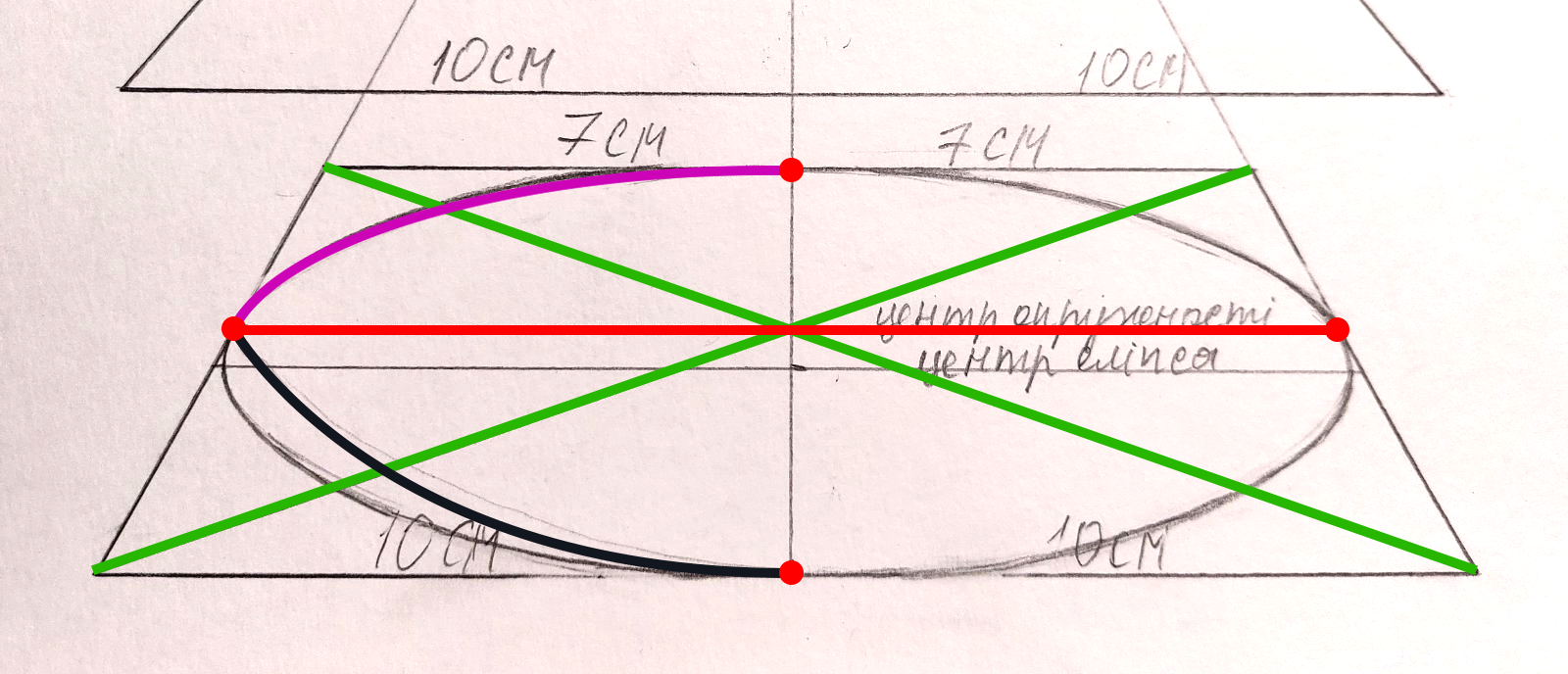

Но если мы нарисуем эллипс, пользуясь только касательными, то он у нас получится не симметричным, провисающим и с острыми углами.

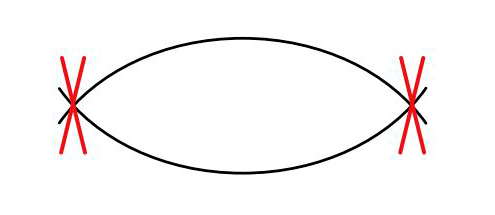

Тут впору объяснить, какими бывают главные главные ошибки при рисовании эллипса. Это провисание, как было показано выше, острые углы, когда эллипс принимает миндалевидную форму...

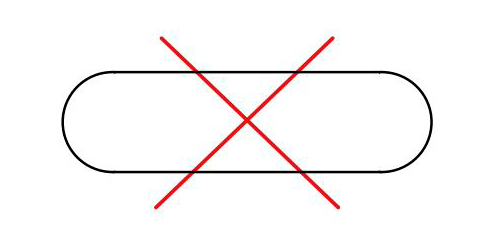

...и ровные стороны, когда эллипс больше напоминает сардельку.



Эллипс - одна из прекраснейших форм. У него нет характерных особенностей (углов и заострений) или отличительных черт. Он не может быть нарисован приблизительно. Он так же прост и точен, как таблица умножения. Он так же совершенен, как окружность, просто сплющен.

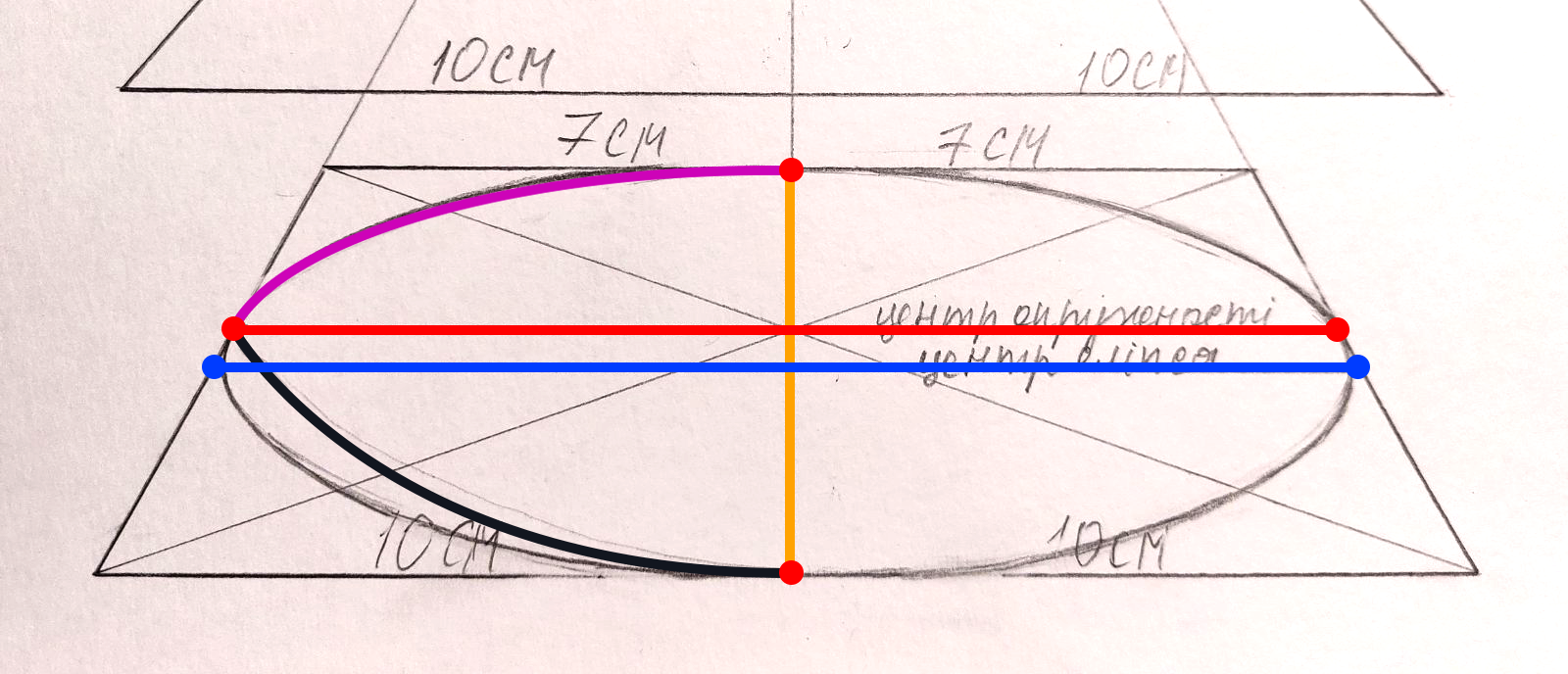

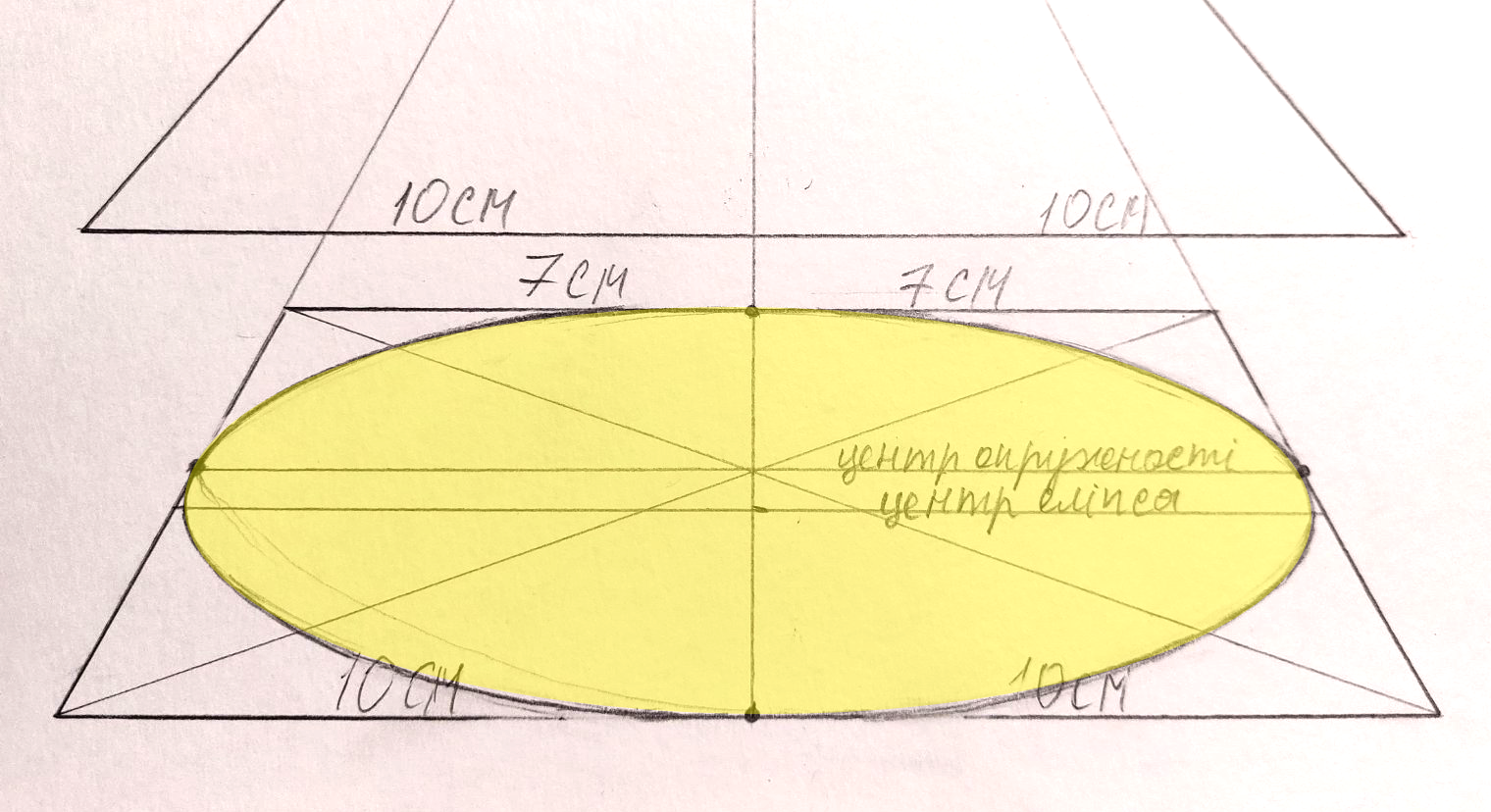

Чтобы избежать ошибок, нам нужно найти центр эллипса. Для этого мы измеряем линейкой расстояние от верхней до нижней касательной, делим ее пополам и производим горизонтальную линию. Это центр эллипса. Сразу подпишите.

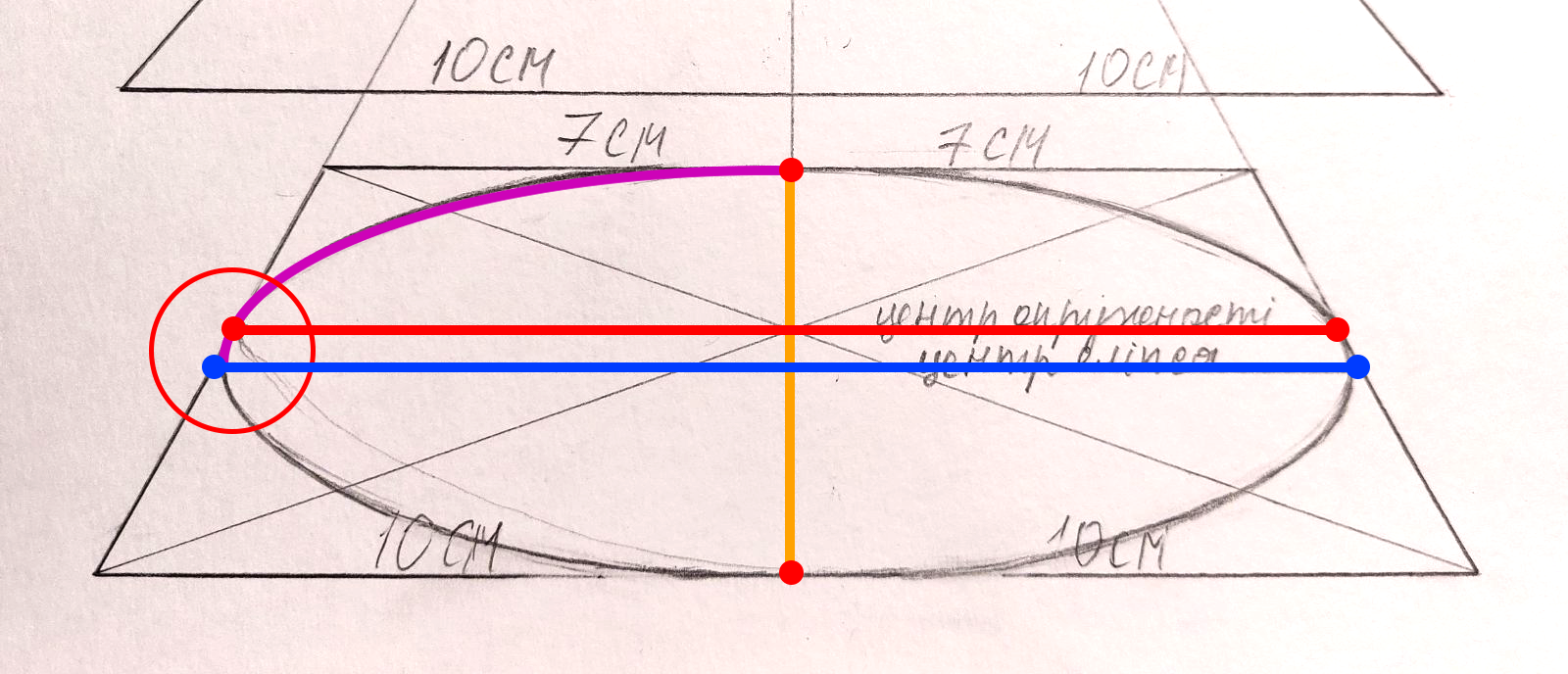

Теперь мы готовы построить ровный эллипс. Выходим из верхней касательной, доходим до боковой касательной, но не поворачиваем вниз, а продолжаем идти вперед к центру эллипса (синяя линия). И только от центра эллипса поворачиваем вниз и рисуем дугу симметрично верхней дуге. Получается что-то вроде параболы. Делаем тоже самое с другой стороны.



Фишка в том, что самое широкое место эллипса находится не в касательных, а именно в центре эллипса. Но тут уже эллипс не касается стороны квадратной плоскости. Он касается ее только в касательных.

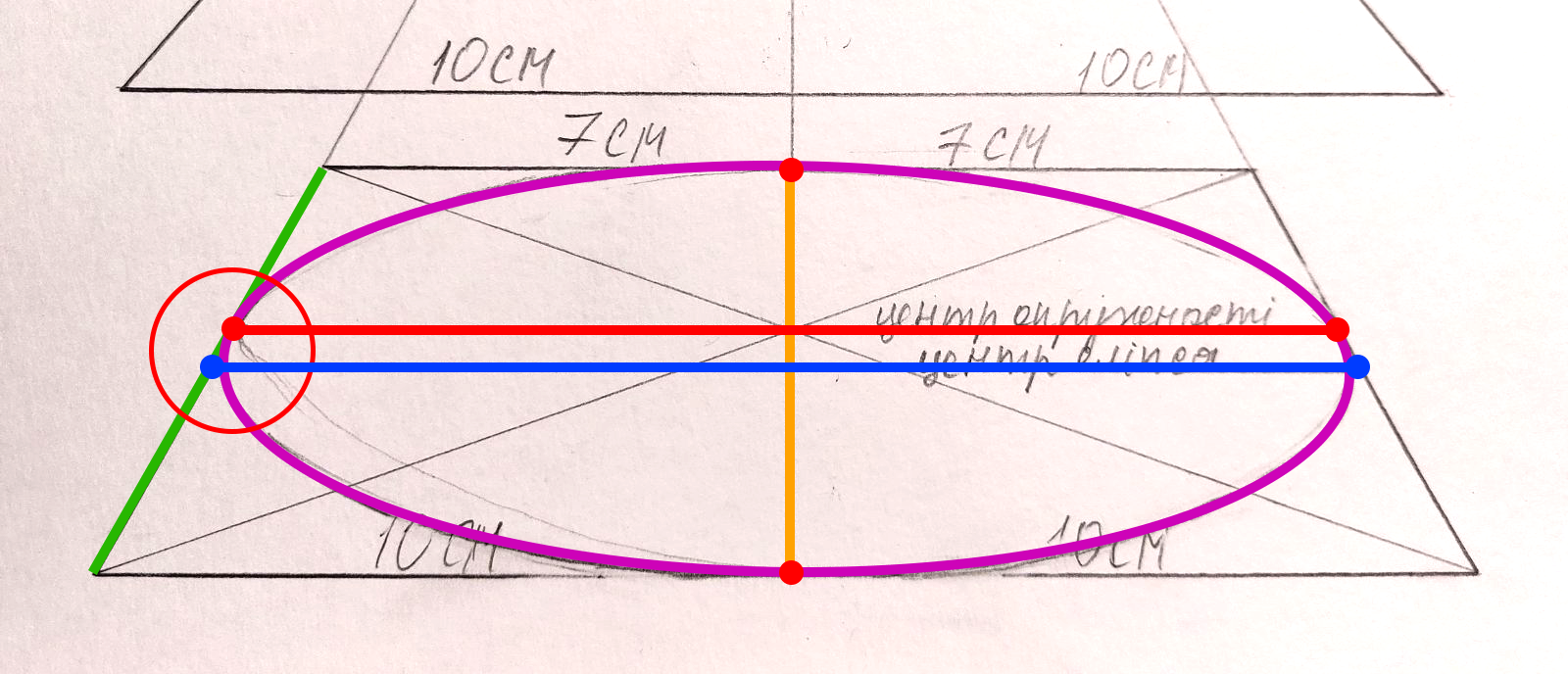

Обратите внимание на эти цветные линии. Зелёная линия – это сторона квадратной плоскости. Красная линия – это касательная. синяя – центр эллипса. Красная касается стороны квадрата, синяя – нет, хотя она и шире синей.

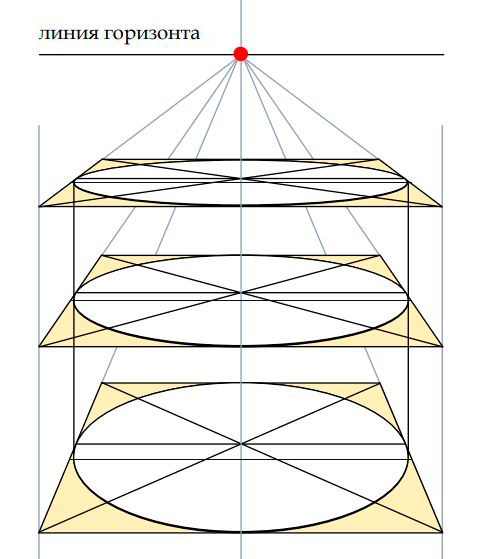

В следующей плоскости делаем все то же. Затем рисуем эллипсы в трех плоскостях под горизонтом и в трех плоскостях над горизонтом.

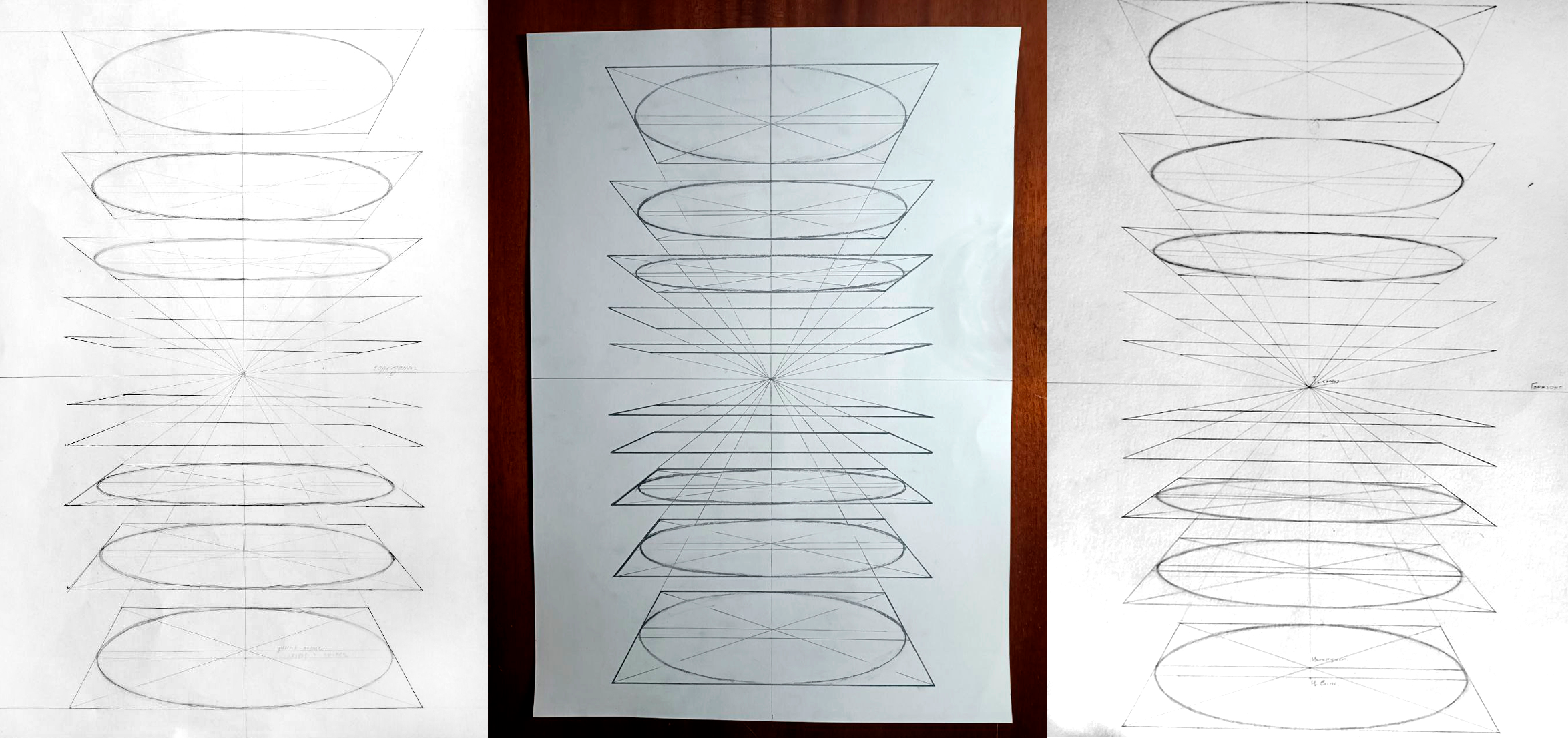

ТАК ВЫГЛЯДИТ ОКОНЧЕННАЯ РАБОТА

Просьба, не рисовать, потому что все они не идеальны.



ЗАЧЕМ ТАК СЛОЖНО?

Когда вы будете рисовать натюрморт, у вас уже не будет возможности построить эллипс. Ибо в вашу картину может уже и не войти линия горизонта. Она находится на уровне глаз, а натюрморт, как правило, размещается ниже. Это значит, что не будет той точки схода, к которой можно построить перспективу. Ее нужно будет представить. Эту задачу мы делаем для того, чтобы в рисовании эллипсов вы полагались не на интуицию, а на понимание того, как ведет себя эллипс в пространстве.



ДОМАШНЕЕ ЗАДАНИЕ: нарисовать точно такой же рисунок на листе А-3 в тех же размерах. Когда вы будете рисовать натюрморт, то у вас уже не будет возможности построить эллипс на столько тщательно. Вы будете рисовать его интуитивно. И, чтобы полагаться на интуицию не на 100%, а, допустим, на 40, а на 60% на уверенные знания, нам и нужно максимально набить руку на этом задании. Кривые эллипсы портят впечатление даже в самой гениальной живописи.
